Planeur Norad

Voir le sujet précédent Voir le sujet suivant Aller en bas

Planeur Norad

Message par ribouldingue64 le Ven 28 Oct - 18:33

En attendant que certains me rattrape sur la construction du Space Walker,  il m'est revenu ma vielle envie de reconstruire le planeur de mes débuts en compétition dans les années 63-64.
Certains qui me suivent depuis longtemps l'on déjà vu mais je vous le remet :





Evidemment, je vais reprendre les dimensions générales mais je vais le construire avec les techniques d'aujourd'hui et y mettre la radio.
La radio ne servira que d'assistance car je ne cours plus aussi vite qu'à l'époque.
Dans le club, Michel avait essayé la formule. Il l'avait appelé Norad du nom du planeur : Noroît plus "radio".
L'équipement de cette époque étant très volumineux et lourd, je me souviens qu'il avait largement augmenté les dimensions.
Pour moi, vu les radios modernes, ce ne sera pas le cas. (à peu de choses pret).
Envergure 1m90
Profil perso proche d'un Goettingen 177
2 longerons en carbone Ø 6 x 4.2 mm
Bord d'attaque jonc carbone Ø 3 mm
surface 30 dm²
poids environ 400 g
Ce qui fait environ 13,5 g/dm²
Rx 2 voies (direction + profondeur) 4g
2 servos 2g
une lipo 1s 600 mAh 15g.
Entoilage en film thermo rétractable d'aujourd'hui et sans coffrage.
La radio ne servira quasiment à rien. Le volet de dérive sera actionné juste en tirant par un fil reliant le servo au volet qu sera rappelé dans l'autre sens par un élastique (ou 2 fils aller/retour)
La profondeur ne sera actionnée qu'en piqué car ce genre de modèle vol tout seul. A la base c'est un vol libre. La position cabré ne servira qu'à "déthermaliser" en cas de problème]
La montée en altitude se fera à l'ancienne : 50m de fils et à la course.
Je vais peut être me laisser faire et tricher un peu en utilisant un moulinet de pêche comme treuil et 100 m de fils.
Comme ces planeurs montent sans avoir d'action à donner, il me faut juste un aide pour le tenir car je vais pouvoir le treuiller et le piloter après largage du fils.

Bon, trêve de bavardage, entrons dans le vif du sujet.

Après avoir découpé 30 rectangles de 30 x 180 dans du balsa 15/10, il faut découper dans du contre plaqué de 20/10 les deux gabarits et les percer au diamètre des longerons. On empile les 36 rectangles et on perce de part en part à 6 mm en s'aidant d'un gabarit.

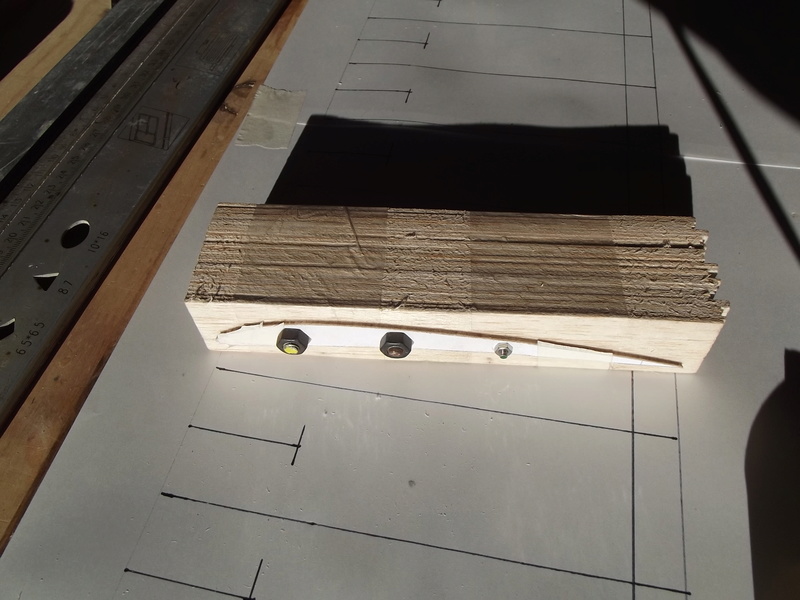

assemblage du bloc avec le 2e gabarit de l'autre côté avec des tiges filetées M6. J'ai ajouté une tige filetée M3 à l'arrière pour éviter que le bloc s'ouvre lors de l'usinage





Ensuite on taille à grand coups de couteau ou de scie pour approcher des gabarits afin d'avoir moins à poncer.





Après usage d'huile de coude et d'une poncette et si on a bien travaillé, on obtient un joli bloc de 36 nervures identiques.





Voilà un joli petit tas de nervures. Les bavures de bois servirons à aider le collage sur le carbone. Je ne les enlève pas.



On en prend 18



Et on commence la construction



A suivre

avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1630
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Planeur Norad

Message par ribouldingue64 le Mar 8 Nov - 17:22

Un peu de construction sur les ailes.
Tout bien réfléchi, j'ai ajouté des becs de nervure afin de suivre un peu mieux le profil.



Puis fabrication des doubles dièdre



Assemblage du tout.



10 cm en bout de dièdre ! Impressionnant !

L'envergure à changée et passe à 2 m tout rond.
Je me suis trompé dans l'angle des nervures d'extrémité. Il a donc fallu que j'ajoute une nervure pour arriver à la corde du plan horizontal.
Cela me fait gagner 1 dm² 1/2.
C'est pas un mal.

J'ai reçu les servos et le Rx.
Je mettrai sans doute une lipo 2S vu le plomb qu'il va falloir ajouter à l'avant même avec un stabilisateur de 8 g donc je préfère emporter des électrons.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1630
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Planeur Norad

Message par ribouldingue64 le Lun 14 Nov - 18:05

Aujourd'hui j'ai construit le stabilisateur.
Pffff ! Il y a des années que j'ai pas utilisé des baguettes de 2x2 et des nervures en 10/10.



Un p'tit coup d’œil sur les ailes



J'ai attaqué le fuselage



Dernière édition par ribouldingue64 le Ven 2 Déc - 18:29, édité 1 fois
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1630
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Planeur Norad

Message par ribouldingue64 le Mar 15 Nov - 18:36

Aujourd'hui j'ai entoilé les ailes et l'empennage.
Je suis assez content car l'empennage entoilé ne pèse que 12 g. J'avais peur du poids avec un revêtement film mais ça va.
Ce qui m'a permis de voir combien de plomb il faudrait mettre à l'avant.
Malgré une 2S il faudra presque 90g de plomb.
les ailes pesant 189 g
l'empennage 12g
le fuselage (dans son état) 30 g
le plomb 90 g
la radio avec la lipo 43 g
cela nous fait un total de 364 g.
Je vais tenir mon objectif des 400g environ.

J'ai une aile qui pèse 5 g de plus que l'autre. Au lieu d'ajouter 5 g sur sa sœur, je ferais le virage du côté où ça penche.
Oui ! Il faut savoir que les vols libre avaient un virage sélectionné à la construction de façon à ce qu'ils partent en virage tout seul. Cela permettait d'accrocher les ascendances et en plus d'aller moins loin. Faut pas oublier qu'on courait après.

Une anecdote :
Je suis dans un groupe Facebook ou nous partageons nos constructions.
Quelqu'un m'a demandé si c'était du carton !!!!!!
Tout se perd !!!!!
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1630
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Planeur Norad

Message par Sined le Mar 15 Nov - 20:24

Le carton !   Un copain à fait un F14  de 1,40m de long, les turbines sont très efficaces pour la vitesse, les leds en sortie de réacteur ont un bel effet.
Alors, pourquoi pas un planeur ! ça peut être une belle expérience. Ajout d'un chouïa de balsa et ctp avec parcimonie et à bon escient.
En 1970, au collège, on entoilait les planeurs balsa avec du papier calque, mais 99% non terminés restaient sur l'étagère de la classe travaux manuel.
avatar
Sined

Messages : 669
Date d'inscription : 10/01/2016
Localisation : Isère

http://ulmdenis.free.fr

Revenir en haut Aller en bas

Re: Planeur Norad

Message par ribouldingue64 le Mar 15 Nov - 20:37

Faire un avion en carton dans le même genre que du dépron, c'est courant et déjà fait mais faire des nervures qui supporterons la tension de l'entoilage sans flamber, il va falloir regarder à l'épaisseur hors le carton a une densité bien supérieure à celle du balsa, alors ...............
Pour un planeur de 3 kg, peut être mais pour tenir 400 g je demande à voir.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1630
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Planeur Norad

Message par Sined le Mar 15 Nov - 22:47

Je comprend, l'avion de chasse avec gros moteur est plus approprié
avatar
Sined

Messages : 669
Date d'inscription : 10/01/2016
Localisation : Isère

http://ulmdenis.free.fr

Revenir en haut Aller en bas

Re: Planeur Norad

Message par ribouldingue64 le Jeu 17 Nov - 18:13

Ca y est, le verdict est tombé :
envergure 1,90 m
410 g
31,5 dm²
soit 13 g/dm²

Je m'en sort bien, même un peu moins lourd que l'original.
Demain les photos du planeur monté et samedi, peut être, le premier vol.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1630
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Planeur Norad

Message par ribouldingue64 le Ven 18 Nov - 12:11

Une petite vidéo pour vous montrer le résultat.

avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1630
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Planeur Norad

Message par Sined le Ven 18 Nov - 13:12

J'ai appris un mot aujourd'hui, la déthermalisation.

J'ai même trouver une démo vidéo de 2012 montrant l'action sur un planeur.
avatar
Sined

Messages : 669
Date d'inscription : 10/01/2016
Localisation : Isère

http://ulmdenis.free.fr

Revenir en haut Aller en bas

Re: Planeur Norad

Message par ribouldingue64 le Ven 18 Nov - 13:39

Entre nous, j'ai pas mal ramé pour programmer la devo 10 pour empêcher l'usage de cabré et le déthermalisateur avec l'inter gear.
Au passage, j'avais pas vu la superbe faute sur déthermalisateur. bon, c'est pas dans le dico alors ........
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1630
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Planeur Norad

Message par PapyDenis le Ven 18 Nov - 14:08

Je n'ai pas réussi à détherminer ce qu'est la détermalisation...
avatar
PapyDenis
Admin
Admin

Messages : 656
Date d'inscription : 20/11/2015
Localisation : Moirans, Isère

Revenir en haut Aller en bas

Re: Planeur Norad

Message par ribouldingue64 le Ven 18 Nov - 15:05

Ah ! Le prof se réveille lol!
Le top des déthermalisateur des années 60 :



Je me souviens que ma mère avait trouvé ça cher vu que ça coûtait le prix d'une montre bracelet.

Avant ça on coinçait une mèche lente dans l'élastique qui retenait le stabilisateur en place par l'arrière et lorsque la mèche brûlait l'élastique le stab se relevait pour faire aérofrein.
Le problème était que comme les mèches étaient de fabrication maison (cordon de coton + salpêtre ) le temps de combustion n'était pas constant alors on mettait des mèches de 4 mn pour être sur de voler les 3 mn réglementaires. Quand il y a du vent de 15 ou 20 km/h, les dernières minutes à courir après le planeur étaient les plus longues. Avec les minuteries Graupner on ne mettait qu'un peu plus de 3 mn. C'était toujours ça de gagné en fatigue car après les 2 ou 3 vols d’essai et les 3 vol de concours j'aime autant vous dire que le soir on était lessivés. Bon, j'avais 15 ans et une autre forme qu'aujourd'hui mais quand même !
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1630
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Planeur Norad

Message par PapyDenis le Ven 18 Nov - 22:31

C'est marrant, ça ressemble un peu à ces déclencheurs/minuteurs pour les appareils photos (on les branchait avec un flexible de déclenchement) dont je possédais autre fois quelques exemplaires. Ça servait soit à faire ce qu'on appelle aujourd'hui des "selfies", ou encore à déterminer un temps de pose pour les photos de nuit...
avatar
PapyDenis
Admin
Admin

Messages : 656
Date d'inscription : 20/11/2015
Localisation : Moirans, Isère

Revenir en haut Aller en bas

Re: Planeur Norad

Message par ribouldingue64 le Sam 19 Nov - 19:14

Aujourd'hui direction le terrain pour un vol de test afin de valider le Vé longitudinal.
Un petit vent d'environ 10 km/h est bien présent.
Premier lancé à la main. Il est en perte de vitesse. Il faut mettre du piqueur au stabilo.
Malheureusement j'ai attrapé un coup de vent par dessus les ailes et une fixation de hauban a lâché. fin des essais.
La raison est que l'araldite n'a pas adhéré au longeron carbone.
Ca n'est pas grave, juste une nervure à refaire et recoller la fixation de hauban.
A suivre.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1630
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Planeur Norad

Message par ribouldingue64 le Mar 30 Mai - 22:33

Après d'autres essais avec treuillage, il semble que je n'ai plus l'âge pour cet exercice donc j'ai décidé de refaire un fuselage et d'équiper le Norad d'un moteur.
J'ai fais un petit essai samedi avec un fuselage proto vite fait. Le résultat est intéressant sans prise de poids.
Je vous ferais des photos plus tard.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1630
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Planeur Norad

Message par ribouldingue64 le Mer 31 Mai - 11:02

Voilà ! Il est prêt à reprendre l'air.
J'ai fait un fuselage "caisse" avec les mêmes caractéristiques (BL avant, BL arrière, V longitudinal) que l'original.
Avec un moteur de 18 mm de diamètre et 22 g, une batterie 2S 600 mAh et le matériel de l'autre fuselage il pèse 425 g pour 31,5 dm² soit 13,5 g/dm² avec un centrage à 55.5 %. J'ai même gagné 25 g par rapport au précédent fuselage malgré la modification du stabilo avec un vrai volet commandé en "piqué, cabré". J'ai abandonné l'histoire du déthermalisateur qui me changeait les réglages à chaque fois.

Voilà les photos.





Agrandissement du volet de dérive et greffe d'un volet de profondeur allégé par des trous ovales fait avec la découpe laser.

avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1630
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Planeur Norad

Message par totoffr28 le Mer 31 Mai - 13:00

Salut.
C'est quoi un " déthermalisateur" ?
avatar
totoffr28

Messages : 52
Date d'inscription : 20/11/2015

Revenir en haut Aller en bas

Re: Planeur Norad

Message par ribouldingue64 le Mer 31 Mai - 15:17

Faut que tu lise plus haut. J'ai fais une vidéo et j'explique.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1630
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Planeur Norad

Message par totoffr28 le Mer 31 Mai - 16:26

La vidéo remonte à un peu loin ,j'avais oublié Sad
avatar
totoffr28

Messages : 52
Date d'inscription : 20/11/2015

Revenir en haut Aller en bas

Re: Planeur Norad

Message par ribouldingue64 le Mer 31 Mai - 16:34

A ton service.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1630
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Planeur Norad

Message par ribouldingue64 le Dim 4 Juin - 18:45

Aujourd'hui, la météo étant plus clémente, j'ai fais les 1er vol du Norad.
Malgré un petit vent en rafales, ça c'est pas trop mal passé.


avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1630
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Planeur Norad

Message par Stearghall le Lun 5 Juin - 21:43

Bonjour cheers

Dis donc, pas besoin d'une grosse impulsion pour le faire décoller Shocked
avatar
Stearghall

Messages : 62
Date d'inscription : 17/05/2017
Localisation : 57 Moselle

http://www.leradoubduponant.com

Revenir en haut Aller en bas

Re: Planeur Norad

Message par ribouldingue64 le Lun 5 Juin - 23:15

Ah ben non, ça vol à 5km/h. C'est pour ça qu'avec un vent de 10 c'est un peu la panique.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1630
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas
