Re: Construction du Space Walker

Message par PapyDenis le Sam 10 Sep - 0:09

Nous te souhaitons de Bonnes Vacances, Claude !
avatar
PapyDenis
Admin
Admin

Messages : 653
Date d'inscription : 20/11/2015
Localisation : Moirans, Isère

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par ribouldingue64 le Jeu 22 Sep - 11:29

Reprenons la construction de l'aile .
J'ai oublié de préciser que, une fois le volet d'aileron séparé il faut coller les petits bouts de nervure L3 qui ferme les extrémités.



Ne pas encore coller P7 car il n'y a rien de prévu pour fixer le guignole d'aileron. Nous verrons cela quand nous déciderons de l'emplacement du servo.

Passons au saumon.
il suffit de coller L2, M2, L6, L5et L9 (attention au sens) et en même temps F5.
L'assemblage est un peu laborieux car il faut tenir tout ce petit monde en même temps.
Il n'y a pas d'autre solution si on veut que les encoches tombent face à face.





Dernière édition par ribouldingue64 le Ven 26 Mai - 18:49, édité 1 fois
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par ribouldingue64 le Ven 23 Sep - 18:23

Je ne vais pas faire de tuto pour l'autre aile. C'est exactement la même chose que celle ci SAUF QUE !!!! Elle est dans l'autre sens :
Ça paraît bête mais c'est déjà arrivé aux plus malins y compris moi de faire deux ailes identiques.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par ribouldingue64 le Ven 30 Sep - 17:19

Avant de fermer l'aileron avec P7, il faut le remplir avec des chutes de balsa à l'endroit ou on va poser le guignol afin de ne pas écraser ou casser l'aileron en serrant. Pour cela, collez autant de chute qu'il faut pour atteindre l'épaisseur interne du volet et taillez et poncez en biseau pour que le bloc ainsi obtenu s’insère dans le volet sans trop forcer.



Poncez ce qui dépasse. On est pas au millimètre Wink



On peut ensuite coller la pièce P7



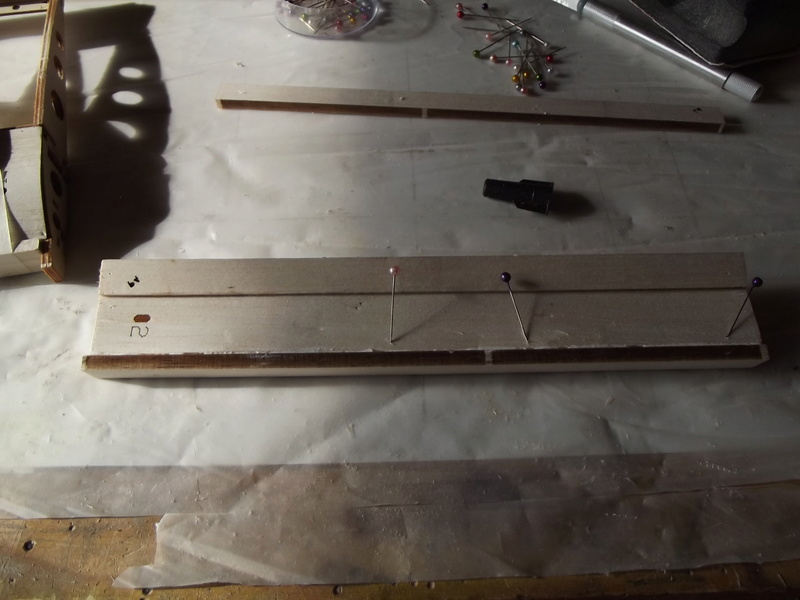

Aidez vous d'épingles et/ou de scotch pour bien appliquer cette pièce sur le volet car il n'y a pas beaucoup de surface de collage.

Pendant que ça colle, profitons-en pour poncer les bords de fuite et d'attaque des ailes et empennages .
N'essayez pas d'obtenir une lame à rasoir pour les bords de fuite. Une épaisseur de 2 ou 3 mm suffit. Moins, c'est plus pour des planeurs mais pour notre cas cela les rendrait beaucoup trop fragiles.



Photo du BdF des volets de profondeur



Le bord côté charnière



Après avoir fait de même sur la dérive et son volet, on peut assembler les empennages en veillant à l'équerrage



On y ajoute les deux petits blocs qui finissent le montage


Dernière édition par ribouldingue64 le Ven 23 Juin - 21:54, édité 2 fois
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par ribouldingue64 le Ven 14 Oct - 16:43

J'ai reçu ce matin le capot de rechange en échange de celui qui a été cassé dans la boite lors du transport.
Celui là est arrivé emballé dans un sac noir avec du papier bulle autour. Que pensez vous qu'il soit arrivé ?
Il est encore plus cassé que le premier.
Ils ne sont vraiment pas doué pour les emballage.
ça ressemble presque à un gag.
Je ne sais pas si ils se rendent compte de ce qu'ils envoient.
Je ne dirais rien à Banggood, je ne tiens pas à remplir ma poubelle avec des objets cassés.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par ribouldingue64 le Sam 15 Oct - 10:57

Pour fixer les charnières (en "tissu d'arrachage") j'ai ajouté des morceaux de balsa afin d'augmenter la surface de collage en face des fentes pré-découpées.
En effet, croire qu'elles vont tenir dans une épaisseur de contre plaqué de 1,5 mm n'est pas très réaliste.
Comme il reste les pièces N18, je les ai collé à l'arrière.



Ensuite, après avoir poncé le bord du volet en triangle



Il faut préparer les fentes qui recevrons les charnières de ce côté.



Profitez en pour agrandir celle du côté aile car après entoilage cela va être compliqué.
Vérifiez que les charnières passent bien dans les fentes SANS les coller



Un montage à blanc pour vérifier que tout fonctionne



Les charnières seront collées après entoilage. Le faire avant complique l'entoilage.

Les plus observateurs d'entre vous auront sans doute vu que les support servo ne sont pas au même endroit sur les deux ailes !
Et oui, je me suis trompé entre deux nervures. Ce n'est pas très grave, c'est juste embêtant côté visuel.


Dernière édition par ribouldingue64 le Ven 26 Mai - 18:51, édité 2 fois
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par ribouldingue64 le Sam 15 Oct - 19:30

On ne résiste pas à la première mise en croix





Il a fallu que je ponce la clé pour la faire entrer dans les ailes.
Il a fallu également que j'agrandisse l'encoche du couple en contact avec le bord d'attaque afin que le téton y rentre.


Dernière édition par ribouldingue64 le Ven 26 Mai - 18:52, édité 1 fois
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par ribouldingue64 le Mar 25 Oct - 18:12

Apres avoir consciencieusement collé la clé et les deux nervures d'emplanture ensemble à la résine époxy, repérez les trous de fixation de l'aile en passant un objet pointu dans les écrous de fixation.



percez à 4,5 mm



Collez ensuite la pièce en contre plaqué E2 en la maintenant fermement avec des pinces pour lui faire prendre l'angle du dièdre.

avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par ribouldingue64 le Mer 23 Aoû - 22:03

Depuis le temps, vous devez en être au même point que moi.
Nous allons donc passer à l'entoilage.
Munissez vous d'une lame à rasoir neuve ou d'une lame de cutter neuve.

Commençons par faire chauffer le fer à entoiler.



On peut aussi employer le fer à repasser de madame mais c'est plus lourd et plus encombrant.
On trouve de ces fers à pas trop cher. Vous ne le regretterez pas.

Pendant qu'il chauffe, installez une ficelle entre l'emplacement du servo et le trou à l'emplanture. Elle servira à tirer le fils du servo.







On déroule le film d'entoilage (ici de l'Oracover) afin de prendre la mesure du coupon.



Il faut couper un peu plus grand que la largeur de l'aile pour tenir compte de la courbure et du fait qu'on va coller le débord sur le dessous. En effet, nous allons commencer par le dessus. Il y a plusieurs école, on peut aussi commencer par le dessous et recourber sur le dessus mais parfois on voit la suépaisseur au travers de l'entoilage de l'extrados et je troue pas ça beau. La largeur du rouleau ne fait pas l'envergure d'une demie aile aussi nous n'allons pas recouvrir le saumon en même temps ma mesure d'économie.





Posez le coupon débarrassé de son film protecteur. Je sais, ça va sans dire mais ça va aussi en le disant. J'ai déjà vu des gars essayer de coller le film avec la protection et ça marche beaucoup moins bien Wink
Vérifiez que le coupon dépasse à peut près pareil partout.





Collez par un petit coup de fer le film côté bord de fuite du saumon



puis faites de même côté bord de fuite côté emplanture



Un coup de fer à peu près à la moitié du bord de fuite



Sur le bord de fuite au niveau de l'emplacement de l'aileron



Et un coup au centre de l'aileron



Faites de même côté bord d'attaque. Inutile de tirer sur le film, il suffit qu'il reste en place. Si vous tirez dessus en pensant faciliter la tension vous ne ferez qu'augmenter le risque de plis.







Passez ensuite le faire sur la longueur du bord d'attaque pour coller le film



Idem sur le bord de fuite



Sur la dernière nervure



Et sur l'emplanture



Passez ensuite lentement le fer sur la totalité de la surface afin de tendre le film. La structure est légère, prenez soin de maintenir l'aile sur le plan de travail pour faire la tension sans quoi vous risquez de vriller l'aile. Il ne faut pas appuyer avec le fer, ça fait des marques et augmente le risque de vrillage. C'est la chaleur qui fait rétécir le film il faut juste appuyer au niveau des nervures pour augmenter la résistance de l'aile par collage du film.



Coupez ensuite ce qui dépasse et n'est pas collé côté bord d'attaque et bord de fuite en laissant quelques millimètres de film que vous allez ensuite replier sur l'intrados





Vous pouvez maintenant faire exactement pareil de l'autre côté sauf que vous couperez ce qui dépasse au raz de l'aile.

Quand vous aurez fait les deux ailes, nous passerons à l'entoilage des saumons.

A suivre.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par christ le Jeu 24 Aoû - 9:10

c'est chaud a faire,faut pas se louper.
avatar
christ

Messages : 293
Date d'inscription : 22/11/2015
Localisation : 01 proche de geneve

http://passion-helicos.tonempire.net/

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par ribouldingue64 le Jeu 24 Aoû - 11:11

Non, il faut juste faire attention à ce qu'on fait. C'est du repassage, pas plus.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par ribouldingue64 le Sam 26 Aoû - 10:54

Passons à plus compliqué, l'entoilage des saumons.

Prenez un coupon de la largeur du saumon + un peu et idem pour la longueur.



Posez le sur le saumon en débordant vers l'aile de ~3mm et commencez à le coller sur toute la corde de l'aile.



Cette fois, n'hésitez pas à tirer su le film tout en le collant sur le bord externe du saumon.



Découpez ce qui dépasse en gardant 3mm et rabattre sur l'arrondi du saumon



Après rétreint vous devez obtenir ça



Serte il reste quelques plis car la forme n'étant pas développable, il aurait fallu découper des triangles mais cette technique est difficile et compliquée aussi je préfère vous montrer ainsi et laisser quelques plis plutôt que de ruiner le travail. Au fur et à mesure des entoilages, vous prendrez de l'assurance et les prochains seront bien plus beaux.

La technique pour les empennages est la même et leur dimensions étant bien plus petite, cela sera plus facile.

Plus tard, nous attaquerons le fuselage.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par christ le Sam 26 Aoû - 19:07

Apres ton entoilage,tu le peint ou pas?
avatar
christ

Messages : 293
Date d'inscription : 22/11/2015
Localisation : 01 proche de geneve

http://passion-helicos.tonempire.net/

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par Sined le Sam 26 Aoû - 21:16

J'ai intérêt de faire pas mal d'essais sur des petits bouts.
Mon Space Walker acheté en même temps que toi, est toujours dans sa boite, pas encore déballé.

j'ai juste entoilé les ailerons de mes Zailes, mais c'était des plats de balsa,
avec les nervures et les formes elliptique, ce doit être une autre chose...

Pour ma part, je prendrai de l'entoilage rouge et jaune, + ajout des moteurs.
comme celui-ci

avatar
Sined

Messages : 635
Date d'inscription : 10/01/2016
Localisation : Isère

http://ulmdenis.free.fr

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par ribouldingue64 le Sam 26 Aoû - 23:48

@ Christ : On ne peut pas peindre de l'oralight. Il faut acheter une autre référence qui accepte la peinture mais ça donne pas très bien.

@Sined : j'ai pas fais rouge et jaune si non Christ va encore me dire : "encore rouge et jaune ! " Wink
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par Sined le Dim 27 Aoû - 0:07

Je sais, je sais, mais c'est beau et bien pratique le rouge et jaune pour le repérer, et puis les miens sont l'inverse, jaune et rouge santa

As tu repérer le moteur sur la photo, c'est le même que mon 1er,

PARE BRISE : J'ai cherché de partout, y en a pas dans la boite
avatar
Sined

Messages : 635
Date d'inscription : 10/01/2016
Localisation : Isère

http://ulmdenis.free.fr

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par ribouldingue64 le Dim 27 Aoû - 8:28

Pour les moteurs, c'est vrai et ça tombe bien, j'ai un copain qui m'en a envoyé deux Wink

Pour le pare brise, effectivement il n'y en a pas mais tu le fais avec un emballage de gâteau plié sur le bord de la table avec un coup de pistolet à air chaud.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par ribouldingue64 le Dim 27 Aoû - 8:34

e vais donner une précision sur l'entoilage de l'aile pour un éventuel "moustachu" qui le lirait.

C'est vrai que la vrai méthode est d'entoiler les saumons avec le même coupon que le reste de l'aile.
C'est vrai qu'il aurait fallu découper des triangles.
C'est vrai que dans l'option décrite il aurait mieux valu commencer par entoiler le saumon et finir par la surface de l'aile pour une plus belle finition.
Mais voilà, j'ai préféré ne pas démotiver le débutant en le faisant commencer par le plus simple.

Je précise que ce tuto est fait pour quelqu'un qui ne saurait pas comment faire et pas pour un modéliste aguerri.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par christ le Dim 27 Aoû - 10:48

[quote="ribouldingue64"]@ Christ : On ne peut pas peindre de l'oralight. Il faut acheter une autre référence qui accepte la peinture mais ça donne pas très bien.

@Sined : j'ai pas fais rouge et jaune si non Christ va encore me dire : "encore rouge et jaune ! " Wink[/quote]

merci de ta reponse,puis j'ai rien contre le rouge et jaune Very Happy
avatar
christ

Messages : 293
Date d'inscription : 22/11/2015
Localisation : 01 proche de geneve

http://passion-helicos.tonempire.net/

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par ribouldingue64 le Dim 27 Aoû - 12:10

De toutes façons, j'ai tellement de rouge et de jaune à la maison que j'ai pas fini d'utiliser ces couleurs.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par Sined le Dim 27 Aoû - 12:16

y a t-il une méthodes simple pour débutant, pour coller les motifs rouge sur le jaune, précis et sans que ça redécolle la couche précédente.
avatar
Sined

Messages : 635
Date d'inscription : 10/01/2016
Localisation : Isère

http://ulmdenis.free.fr

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par ribouldingue64 le Dim 27 Aoû - 12:36

Si c'est pour les déco de l'avion que tu nous montre plus haut, ça va pas être dur. Il n'y a pas trop de risque de décoller la couche en dessous. Dommage d'ailleurs car lorsqu'on veut réentoiler ça nous arrangerait bien qu'il suffise de rechauffer pour que ça se décolle.
Maintenant, pour avoir un minimum de bulles entre les deux couches, il faut partir d'un bout et avancer tranquillement vers l'extrémité. Ensuite, tu perces les bulles restantes avec une épingle en repassant à nouveau un coup de fer.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par Sined le Dim 27 Aoû - 15:11

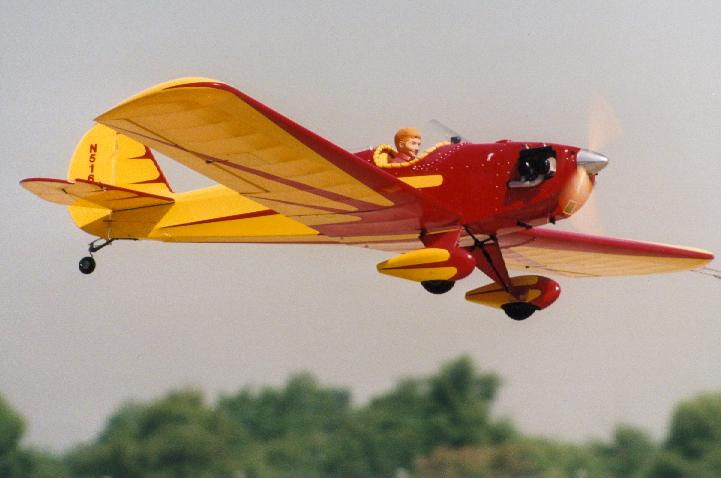

Quelques données du SpaceWalker original
Envergure 7.93m
Long 5.49m
Ht 1.60m
Poids 245kg
Vitesse mini 61km/h
Vitesse maxi 201
il est en classe ULM en France

Notre model : Echelle 1/6,4
j'imprime le pilote "Manfred" diamètre de la tête 29mm
avatar
Sined

Messages : 635
Date d'inscription : 10/01/2016
Localisation : Isère

http://ulmdenis.free.fr

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par Sined le Dim 27 Aoû - 17:58

Une fois peint, il ressemble un peu à Fredy Mercury avec ces moustaches.
Mais il s'envoyait pas en l'air de la même manière.
avatar
Sined

Messages : 635
Date d'inscription : 10/01/2016
Localisation : Isère

http://ulmdenis.free.fr

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par ribouldingue64 le Dim 27 Aoû - 19:17

Joli pilote. Tu es doué pour le dessin 3d.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Construction du Space Walker

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
