Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:02

Je transfert ici un sujet du BLFC qui peut être intéressant.
C'est le travail de notre ami Nozor.

Ben voilà, vu la taille du projet, je lui dédie un post spécifique.
Voici donc la bête:

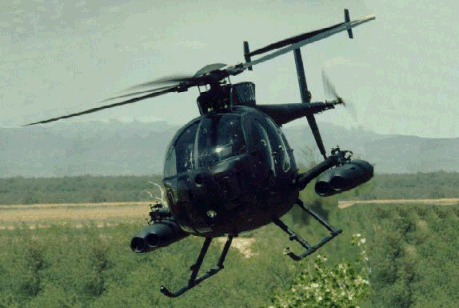

En taille réelle, ça donnera ça:


Je compte dans un premier temps trouver un moyen de rendre le radar mobile (mais il ne flashera personne hein ! Razz) pour qu'il bouge de gauche a droite pendant le vol.
Viendra aussi le kit lumière.
Une fois l'hélico en main (lui il volera de suite, contrairement au pauvre Airwolf a cause de tous les ennuis mécaniques...Sad ) je pense, vu que la couleur ne me plaisant pas plus que ça, voir un pote carrossier pour qu'il me le fasse en un beau noir brillant genre:

Pourquoi pas le faire moi-même ?
Pas la place pour faire ça, pas le matos...et j'ai pas la patience et la minutie pour ça !
Lui, il adore ça, et le fais tellement bien !
Pour le moment, c'est une idée: peut-être que la couleur "en vrai" me plaira au final.

Autre point de détail, le cockpit: en 600, y'a un peu de place. Mais apparemment d'après mes recherches, il faut monter la batterie complètement a l'avant de l'hélico et non pas sur le châssis de la mécanique comme quand sans fuselage...
Pourtant, il existe cockpit et sièges avec pilotes sur un site, Pro Heli. Ils sont magnifiques !
A voir, donc...
J'attends mon colis avec impatience Wink


Dernière édition par ribouldingue64 le Mar 8 Mar - 15:09, édité 1 fois
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:02

Dans le cockpit, la console centrale comporte un radar. Pour le rendre visuellement réaliste, et qu'il fasse défiler des images radar animée, j'ai commandé ça:

Je récupère écran, carte mère et batterie qu'il faudra intégrer ici:

Le but étant ceci:
http://www.youtube.com/watch?feature=player_embedded&v=QAml8AsMpDQ
L'idée n'est pas de moi, mais d'un modéliste ayant un super site, et qui a gentiment répondu a mes demandes d'infos.
Le résultat sur son site:


Reste tout de même a savoir si avec la lipo du 600 je pourrais faire un cockpit entier: en effet, lui a installé des batteries life de chaque côté du milieu du fuselage. Mais il a dû alourdir l'avant du coup. A voir donc une fois le fuselage entre mes deux minuscules mimines ! lol!

Merci à monsieur Steve Angell pour ses informations précieuses !!!
THANKS FOR ALL STEVE !!! cheers


Steve Angell website
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:03

Arrêtez-moi !!!! Je viens finalement de commander ça:



Mais ce coup là, j'ai fait une super affaire Wink
En plus, ces éléments sont moins connu que les heliartist (pas beaux !) et ceux utilisé par Mister Steve. Quelques heures de recherche que je ne regrette pas !
Comme je suppose que la batterie ne sera pas compatible niveau place, je passerai peut-être en 2x3S 5000mah, une de chaque côté du fuselage, au niveau du début du châssis.
A suivre, donc ! Wink
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:04

49 euros en perte si je déduit des douanes le prix qu'il m'aurait couté en France.
J'espère juste qu’après 4 passages par les mains douanières, il va arriver en bon état ! Rolling Eyes


La taille ? bah...c'est gros ! lol!

Longueur:1290mm
Largueur:500mm
Hauteur:450mm
Poids:1560g

Concernant la motorisation du radar, je pense a un moteur de servo, la carte-mère et une prog radio. Mais pas sûr que cela fonctionne. Faudra sinon que je demande à Riboule le Dingue un "tips et astuce" !
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:05

Bon, ce soir je me lève pour aller au taf, j'ouvre ma porte, et là, surprise, un gros colis UPS ! Un voisin a signé pour moi... Voisin que je ne connais pas, je n'ai pas donné l'autorisation... pas mal UPS !! Mais bon du coup, j'ai pas payé les 75E de douanes ! Vu les 4 jours de retard, UPS peut m'envoyer la facture...et se toucher !!!
Bref, il est énorme ce fuselage ! Je l'ai ouvert au boulot et les collègues m'ont dit "l'avant il pourrait te servir de casque de moto". Alors j'ai essayé: ben y'a même du rabe de place !  Laughing
Les photos demain Wink
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:05

La taille des lance roquettes ! On dirait que mes mains de bucheron sont naines, j'adore ! lol!
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:06



Bon, me suis levé et ai fais quelques menus clichés:




Vue de mon gosier blême au petit matin:

lol!

Morale en image: "Si la douane arrache le carton de ton colis pour se faire un rata, regarde au fond hors des emballages si quelqu'un se ballade, afin que tout y soit:


Bon, ben y'a plus qu'a !
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:07

Dans la bulle, je met ma tête................................
Ailleurs.................What a Face

Ce que c'est que le célibat !!! lol!
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:07

Besoin d'aide les gars ! On va voir si vous vous démerdez aussi bien en bidouilles qu'en pilotage...3D ! lol!

Comme vous le savez (et que eux le sachiasses !), je compte motoriser le radar du fuselage, et pensait utiliser un servo en le bidouillant pour qu'il fasse automatiquement des allers-retours. (Là, vivement que Riboul revienne pour me dire comment faire ! tongue )
Seulement voilà, le radar et l'intérieur du fuselage sont isolés l'un de l'autre et le seul point sur lequel je pourrais fixer de quoi relier au servo n'est pas accessible (flèche noire):

En bas, cela serait jouable mais l’axe qui permet le pivotement du radar (car il est mobile, mais pas motorisé) ne ressort que par le haut. Et encore, il est enferré dans un support complètement scellé dans la fibre (en haut)... Et je ne peux pas couper de la fibre sur la partie entre les deux flèches, car sinon cela se verra de l'extérieur....

Des suggestions ?  Suspect
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:09

Sash28 a écrit:Nozor, as-tu la possibilité de désserrer l'axe ou pas et éventuellement de le rallonger? si c'est possible pourquoi ne pas mettre un axe plis long le plier afin qu'il forme un U et le connecter au servo que tu fixes entre lesdeux flèches ou alors où il y a de la place? Je ne pense pas avoir été très clair mais si tu pouvais démonter cet axe il y aurait matière à faire. Peux-tu mettre une ou deux photos supplémentaires, je voudrais voir un peu la façon dont il est foutu( pas par curiosité mais pour voir ce qu'il y aurait comme solutions de bidouillage!)
j'y ai pensé ! mais pas moyen de le sortir sans péter la fibre. L'axe est très fin et ce qu'on voit en haut est un support aimanté qui le maintient enclenché dans ce que l'on peut voir. Je dis que c'est aimanté car mon tournevis a voulu s'y coller direct... Je pense que le seul moyen est de réussir a retirer cette espèce de rondelle fibrée/collée:scotchée (Rolling Eyes) afin d'atteindre l'axe et lui fixer un palonnier de servo. Mais vu la place pour accéder... Pis avec mes doigts de fée, j'ai vraiment peur de tout flinguer. je vais réfléchir a un moyen mais si vraiment trop de risques, bah il restera fixe. fais chier ! J'attends la réponse de Steve, le gars qui lui a réussi a motoriser l'ensemble...
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:11

A Y EST !

Juste sorti..avec une pince a bec plat ! En fait, la "tétine" était collée par scotch et fibre, mais le radar contient une surface interne en métal et la tétine est un aimant puissant comme ceux qui ferment les verrières de fuselages...
Je peux maintenant mettre un autre axe, avec un palonnier de servo Wink

EDIT: Finalement, j'ai percé le petit axe d'origine, et ça va très bien:
Voilà:

Pas de bol, plus de cyano pour solidariser axe et radar. Et je ne sais toujours pas comment faire pour que le servo fasse des allers-retours permanents de lui-même. Ma prog radio ne le permet pas... RIBOUL...REVIENS !!!! Sad Sad Sad
La suite demain Wink
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:12

Montage des loupiotes et leur modulateur.
Pour ne pas voir 36 prises a brancher et débrancher dès que je retire le cockpit, j'ai alimenté les diodes hors cockpit (donc le reste du fuselage) avec lames contact. Bon, c'est du fait maison hein !

On les voit pas trop sur la photo, désolé...

le fuselage ferme sans sur-épaisseur (ouf, car je redoutais ça), et ça marche nickel. Dès que la verrière est en place, l'arrière du fuselage s'allume.

Ça prend tournure:
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:13

Christ a écrit:Nikel nozor.Par contre,nous somment déçus,nous avons pas la photo avec tatéte dans le fuselage,sa doit faire 1 zolie casque.

Mais c'est pas la tête que je met dans le fuselage Stophe !!! regarde, y'a encore la marque:

lol! (vais me faire virer moi...)

La suite:

Avec le servo que Sash va m'envoyer, le mouvement sera impeccable, et sur toute la course Wink
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:14

SASH: Servo reçu, et monté ! Merci coupaing !!!! cheers

Tous: Je viens de recevoir le porte clé afficheur de photos. Rapide !
Je récupère des images radar, que je dois redimensionner. Je pensais faire un fichier GIf, mais non, il prend que le BMP... Rolling Eyes
Heureusement, le log interne permet de faire un diaporama réglable que je peux descendre a 1s/photo, ce qui créer du coup une animation...mais avec soit un ballet de ligne, soit une mosaïque... Aïe !
Voilà un "premier jet":


Également, j'ai préparé l’empennage a recevoir la diode de feu de position: il a fallu percer car rien n'était prévu (alors que le cache rouge est d'origine) et pratiquer une saignée pour dissimuler les fils:

Une fois la diode installée et les fils cachés, il suffira de combler et de peindre. Va falloir que je retourne au mag de modélisme pour trouver le petit pot Heller qui va bien ! Wink
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:15

Cockpit reçu. Emballé a la cochonne, et voici le résultat:


l'emballage "protecteur":


De plus, le tableau de bord est en plastique "plein". Impossible donc de rétro-éclairer par transparence. Top quoi !
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:16

Bon ! Après quelques collages, j'ai intégré le radar a la console du cockpit:

Bouton poussoir on/off dessoudé et déporté pour être intégrer dans la console:



La recharge de la lipo se faisant par USB, je l'ai rendu accessible sur la tranche de la console:


Le bouton on/off est est coiffé d'une diode coupée (qui ne s'allume donc pas ! Laughing):



Reste plus qu'a peindre en noir pour masquer les travaux Wink

Le résultat:
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:17

Pour l'échelle, j'ai utilisée celle-là:

lol!

En fait, si ça peut te donner une idée:

L'ensemble verrière:cockpit est plus long que la règle de 30cm.
Vue de dos:


Eliott: Oui, je sais ! Mais le firmware du bidule est très imité, n'accepte que le bmp et jpg, pas les gif, donc pas possibilité de faire un fichier animé. J'ai réussi a animer en activant le mode "diaporama" est en réduisant le temps d'expo a 1s d'intervalle. Mais je ne peux même pas supprimer les effets peut appropriés de transition entre les images... Rolling Eyes J'ai fais ce que je pouvais ! Wink
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:18

Oui, bon, je ne pensais quand même pas pas pousser le réalisme jusque dans l'angle de détection hein ! Mais finalement...

Lee: Merci ! j'ai finalement conservé les jpeg car mon radar les reformate mieux. Il convertit en bmp en 128x128. Voici le résultat:

En mode "alerte":

(Trucage réalisé sans le faire exprès avec le flash a travers mon doigt: voici donc mon sang en mode "USS Alabama"  Laughing)

Re-merci Lee, c'est sympa, et ça donne pas mal du tout ! Wink
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:19

Bon, aller, photo:




LEE: tu vas être fâché: j'ai remis mon radar d'origine car ton anim n'était quasi pas visible en plein jour... PARDON LEE !!!  Embarassed  Embarassed  Embarassed  Embarassed

Les travaux sont en stand-by pour l'instant car je dois voir avec mon pote carrossier pour qu'il peigne le fus en noir mat...
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:20

Cela vous dirais de contribuer grandement a mon projet ?  Very Happy

Je compte fabriquer un M61 vulcan ( genre Gatling) pour le MD-500. D'après les quelques plans glanés ici et là, il semble que l'échelle après mise en rapport avec le bras de support des armes du fuselages soit L: 120mm et H: 20mm


Si quelqu'un trouve des plans plus détaillés (notamment sur l'échelle), je suis preneur !
Quand aux matériaux (récup de préférence) pour la réalisation, je cherche...et suis ouvert a vos suggestions ! Wink
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:21

Bien le bonjour !
Voici ce que donne le plancher "alu" avec du scotch alu brossé a la dremel:




J'ai du casser et couper puis limer les cales pieds qui auraient fait une épaisseur sous le scotch sur le plancher. Je cherche une couleur qui conviendrait aux sièges, parce que d'origine, franchement... Il reste ensuite a trouver des vêtements pour les pilotes (je vais voir chez action man ou autre ce qui existe) et aussi peut-être mettre une couche de peinture plus propre sur les surfaces noires que celle d'origine.

MERCI A RIBOULDINGUE POUR LE SCOTCH ALU ! Wink
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:22

Coucou,

M'étant creusé le citron pour me décider si je gardais le BEC intégré a mon ESC (6V/5A) ou si je passais en UBEC avec lipo externe pour l'alim RX et servos/gyro vu le poids conséquent ajouté par le nouveau fuselage (2kgs !), j'ai décidé de choisir la sécurité. J'ai donc commandé cet UBEC, et cette lipo. Je pensais a une de mes 3S, mais cet UBEC a une alarme de batterie faible réglée à 6.6V (soit 3.3V/par élément en 2S) et si j'installais une 3S, 6.6V/3= 2.2V par élément pour activer l'alarme, soit une lipo HS !
Le seul truc qui semble impératif est de fixer a la colle chaude les condos des côtés car les vibrations ne vont pas les louper...
Je vous ferais un post séparé après test de cet UBEC.On en a aucun sur le BLFC, alors que c'est un équipement important quand on monte en taille et équipement.
J'ai choisi cette lipo pour ron ratio capacité/poids/taille, de manière a pouvoir l'installer où je veux pour aide au centrage des masses.

Concernant la Gatling, mon mentor et ingénieur en chef est en pleine étude (et fumage neuronal !) de projet, et moi j'ai commandé cet ensemble pour animer la bête. Il sera intégré dans cette partie:


Concernant la peinture du fuselage en noir mat, le copain est surchargé de taf a sa carrosserie...et mer.. ! Aller Stéphane, c'est pas une moto cette fois, ça va aller vite....Rolling Eyes
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:25

ribouldingue64 a écrit:Est ce que tu pense que ça pourrait ressembler à ça ?


avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:26

mais heu ! rends moi le fruit de MON travail !!! Laughing
Merci Claude.... cheers  cheers  cheers  cheers  cheers  cheers  cheers  cheers  cheers  cheers  cheers  cheers  cheers  cheers  cheers  cheers
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par ribouldingue64 le Mar 8 Mar - 15:26

Il va falloir que je recoupe parce que le canon seul fait 120mm et en fait, c'est l'ensemble qui fait 120. Est ce que tu sais, Nozor, la longueur des fûts, seuls ?

Pour info :

les tubes avant sont des carbones de 4*2.5
les tubes arrière des carbones de 5*3
le tube central est un carbone 6*4
les entretoises une barre de pvc gris de 35mm repris à 20 mm.

Bon, du coup, Nozor ma donné l'occasion de réparer mon plateau diviseur qui était en rade depuis un an.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1576
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Hughes 500MD Tow Defender sur HK600GT

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
