Géobat

Message par Sined le Mar 2 Fév - 15:26

Début de construction d'un GEOBAT 1040mm
Moteur Turnigy D2826-6
Helice APC 7x4
ESC Mystery 40A
RX Spectrum AR500
3 Servo pour 5 gouvernes et ailerons
Radio DX5e
Des leds rouge et vert en feux de navigation et petite cam 1024

La découpe des plaques est terminée, le moteur sera fixé à l'intérieur du disque au niveau du tiers avant.
Pour réduire le nombre de servo, 4 renvois quarts de tour seront réalisés pour les 2 gouvernes et les 2 ailerons.

Le maximum de composants seront placés dans le capot de nez (pas trop aérodynamique pour le moment), avec éventuellement une petite plaque de plomb pour l'équilibrage.
Je cherche de bonnes astuce pour la réalisation des renvois 1/4 de tours, chaque servo agirait sur 2 renvois.
Comment estimer le type et le couple nécessaire sans trop alourdir ?
Voici la découpe et le pré-assemblage
" />
avatar
Sined

Messages : 722
Date d'inscription : 10/01/2016
Localisation : Isère

http://ulmdenis.free.fr

Revenir en haut Aller en bas

Re: Géobat

Message par ribouldingue64 le Mar 2 Fév - 19:41

On ne voit pas trop la surface des gouvernes à commander
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1704
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Géobat

Message par Sined le Mar 2 Fév - 21:00

Les photos annotées et liaisons servo à réaliser



avatar
Sined

Messages : 722
Date d'inscription : 10/01/2016
Localisation : Isère

http://ulmdenis.free.fr

Revenir en haut Aller en bas

Re: Géobat

Message par ribouldingue64 le Mer 3 Fév - 13:43

Pour des surfaces aussi petites et vu la vitesse de l'engin, des servos 9g sont bien suffisants.
Pour les renvois, soit du verre époxy ou de l'alu, ça va bien.
Pour les ailerons, je pense qu'il ne faut pas mettre des renvois à 90° mais à 120° pour que les commandes soient perpendiculaires à chaque corne du renvoi si non tu vas avoir du différentiel et sans doute pas dans le bon sens.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1704
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Géobat

Message par ribouldingue64 le Mer 3 Fév - 14:49

Je veux dire comme ça :


Mais tu le savais déjà peut être. Et attention au bras de levier pour avoir le même débattement.
C'es bête mais parfois on y pense pas (Vécu ! ) et on se retrouve avec un truc qui fait des looping en même temps que les tonneaux et inversement.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1704
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Géobat

Message par Sined le Mer 3 Fév - 15:57

Je vais réaliser les 4 renvois et support moteur avec un imprimante 3D.
Un cadeau de noël était un soirée de 3H00 àl'atelier Fab Lab à grenoble,
découpe laser, imprimante 3D, fraiseur cnc, etc.
Je vais commencer cet AM la modelisation sur SolidWorks, j'arriverai avec les fichiers sur ma clé usb.
Peut être que je pourrais mettre la servo de la profondeur complètement à l'arrière, papydenis m'a montré de très léger 3,7g force 0.5kg
avatar
Sined

Messages : 722
Date d'inscription : 10/01/2016
Localisation : Isère

http://ulmdenis.free.fr

Revenir en haut Aller en bas

Re: Géobat

Message par ribouldingue64 le Mer 3 Fév - 16:39

affraid ça y est, la sacro-sainte imprimante 3D qui met 3h à imprimer un objet qu'on met 10 mn à fabriquer à la main et ou on a passé 1/2 h sur la DAO (mini) pour faire un fichier qu'on utilisera une seule fois où comment perdre son temps avec des machines qui nous font croire qu'on en gagne.
Moi aussi je suis allé au FAB LAB de Clamecy et j'ai pas encore trouvé ce que je pourrais y gagner pour des pièces à l'unité sauf la découpe laser à condition d'avoir déjà les fichiers pour chaque nervure et couple car si il faut les faire sous DAO, j'ai plus vite fait à la ponceuse et au bloc.
Mais bon, ça peut amuser in moment.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1704
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Géobat

Message par PapyDenis le Mer 3 Fév - 17:50

Il y a aussi MyRCMart qui fait des servos 3,7g. Au même endroit, il y a aussi des ESC de 6g.
J'ai beaucoup commandé ici également, sans le moindre problème.
avatar
PapyDenis
Admin
Admin

Messages : 672
Date d'inscription : 20/11/2015
Localisation : Moirans, Isère

Revenir en haut Aller en bas

Re: Géobat

Message par Sined le Mer 3 Fév - 18:13

Mais c'est pour le plaisir de dessiner et pour varier les plaisirs. Pas du tout pour que la machine fasse pour moi.




avatar
Sined

Messages : 722
Date d'inscription : 10/01/2016
Localisation : Isère

http://ulmdenis.free.fr

Revenir en haut Aller en bas

Re: Géobat

Message par ribouldingue64 le Mer 3 Fév - 18:22

Tu me rassure Wink

Ces pièces m'ont l'ai r pas mal du tout et comme tu les fais à la demande, je pense que tu en a profité pour donner le bon angle.
A priori c'est oui.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1704
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Géobat

Message par patoche77 le Mer 3 Fév - 22:22

ribouldingue64 a écrit:affraid ça y est, la sacro-sainte imprimante 3D qui met 3h à imprimer un objet qu'on met 10 mn à fabriquer à la main et ou on a passé 1/2 h sur la DAO (mini) pour faire un fichier qu'on utilisera une seule fois où comment perdre son temps avec des machines qui nous font croire qu'on en gagne.
Moi aussi je suis allé au FAB LAB de Clamecy et j'ai pas encore trouvé ce que je pourrais y gagner pour des pièces à l'unité sauf la découpe laser à condition d'avoir déjà les fichiers pour chaque nervure et couple car si il faut les faire sous DAO, j'ai plus vite fait à la ponceuse et au bloc.
Mais bon, ça peut amuser in moment.

+1 pour Riboul cheers
avatar
patoche77

Messages : 302
Date d'inscription : 20/11/2015
Localisation : Courbon, Seine et Marne

Revenir en haut Aller en bas

Re: Géobat

Message par Sined le Mer 3 Fév - 22:34

Qui est Patoche77 qui compte les points   !!!!   (+1 pour Riboul)
A-t-il un avis sur les réalisations ?
avatar
Sined

Messages : 722
Date d'inscription : 10/01/2016
Localisation : Isère

http://ulmdenis.free.fr

Revenir en haut Aller en bas

Re: Géobat

Message par patoche77 le Mer 3 Fév - 22:51

Bonsoir Sined,
Je ne compte pas les points, je suis juste d'accord avec Riboul sur l'élaboration de pièces en "3 D" alors que l'on peut faire des pièces de renvois avec un peu d'huile de coude. Ne vois pas de malice de ma part, je pense que de se faire "suer" à construire est bon pour ce qui nous occupe. Pendant que j'y suis, je me présente, je m’appelle Patrice, je vole et construis aussi. Félicitations pour ton projet de GEOBAT, j'y ai consacré un peu de temps depuis la publication de ton post et j'en arrive à être "OK" avec Riboul sur les renvois à 120°
avatar
patoche77

Messages : 302
Date d'inscription : 20/11/2015
Localisation : Courbon, Seine et Marne

Revenir en haut Aller en bas

Re: Géobat

Message par ribouldingue64 le Mer 3 Fév - 22:57

Chuut ! Calmons nous, c'est une plaisanterie.

Sined, quand tu feras les pièces, est ce que tu peux me dire combien de temps a mis l'imprimante et si tu peux aussi me dire quelle est cette imprimante parce qu'au FabLab de Clamecy, leur imprimante me semble trèèèèès lente. Je voudrais comparer.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1704
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Géobat

Message par Sined le Mer 3 Fév - 23:31

Je démarre au 1/4 de tour  drunken , Ok Patoche, Bien sûre que j'aime réaliser les pièces à la main, et ça va peut être plus vite que le dessin...
pour la 1ère soirée de 3H00 à Fab Lab, il faut bien que je vienne avec des petites pièces à faire, et qu'importe le temps.
Je ferais des mesures de temps, et te dirais le modèle.
Pour l'angle, l'idéale serait même 135° pour être bien perpendiculaire, ce qui me laissera plus de place pour les renvois 90°.
Je vais quand même préparer une version alu au cas ou.
avatar
Sined

Messages : 722
Date d'inscription : 10/01/2016
Localisation : Isère

http://ulmdenis.free.fr

Revenir en haut Aller en bas

Re: Géobat

Message par ribouldingue64 le Mer 3 Fév - 23:34

Je pense que vu les pièces que tu nous montre, l'imprimante va te les sortir. Attend le résultat avant de faire les pièces en alu. J'espère bien que tu n'en aura pas besoin. Même si c'est long, en général c'est bien fait.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1704
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Géobat

Message par Sined le Mer 3 Fév - 23:41

Je vais fignoler le châssis moteur, puis je commencerai à regarder comment on fais les verrières avec le termo-formable, le four et l'aspirateur, sinon, je garde mon nez non profilé...
avatar
Sined

Messages : 722
Date d'inscription : 10/01/2016
Localisation : Isère

http://ulmdenis.free.fr

Revenir en haut Aller en bas

Re: Géobat

Message par ribouldingue64 le Mer 3 Fév - 23:43

Au Fab Lab ils ont peut être une thermo-formeuse. Renseigne toi, chez nous ils en ont une.
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1704
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Géobat

Message par patoche77 le Mer 3 Fév - 23:45

pour le thermoformage, j'ai ce lien, je n'ai jamais pratiqué moi même mais ça peut donner des idées.
http://www.modelisme.com/forum/aero-construction/69923-tutorial-thermoformer-des-cockpits-pas-cher.html
avatar
patoche77

Messages : 302
Date d'inscription : 20/11/2015
Localisation : Courbon, Seine et Marne

Revenir en haut Aller en bas

Re: Géobat

Message par Sined le Mer 3 Fév - 23:53

Oui il l'on peut être, mais il faut que je fasse le modèle quand même.
Je le ferai bien en styrodur recouvert de d'enduit de lissage, poncé et peint avec de l'apprêt. Il fera environ 130mm de large, 60mm de haut et 250mm de long en forme de goutte d'eau.
avatar
Sined

Messages : 722
Date d'inscription : 10/01/2016
Localisation : Isère

http://ulmdenis.free.fr

Revenir en haut Aller en bas

Re: Géobat

Message par Sined le Jeu 4 Fév - 0:06

Des grammes de gagnés avec ma carte de mutuel 2015
avatar
Sined

Messages : 722
Date d'inscription : 10/01/2016
Localisation : Isère

http://ulmdenis.free.fr

Revenir en haut Aller en bas

Re: Géobat

Message par ribouldingue64 le Jeu 4 Fév - 0:11

C'est comme ça que j'ai fais la mienne sauf que j'ai fais la boite en bois avec une tole perforée mais c'est le même genre.
Une petite chose pourtant : il arrive que le rodoïd colle au moule aussi je lui passe du talc dessus avant mais on peut aussi mettre du film alimentaire bien tiré pour éviter les plis.

Ah ! Les cartes de paiement ou autre !! Une mine !
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1704
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas

Re: Géobat

Message par Sined le Jeu 4 Fév - 0:24

J'ai une caisse de pinard en bois qui me parait fait l'affaire, reste à trouver la tôle perforée, sinon je ferait plein de trous dans le couvercle, avec un bon joint périphérique.
avatar
Sined

Messages : 722
Date d'inscription : 10/01/2016
Localisation : Isère

http://ulmdenis.free.fr

Revenir en haut Aller en bas

Re: Géobat

Message par Sined le Jeu 4 Fév - 3:03

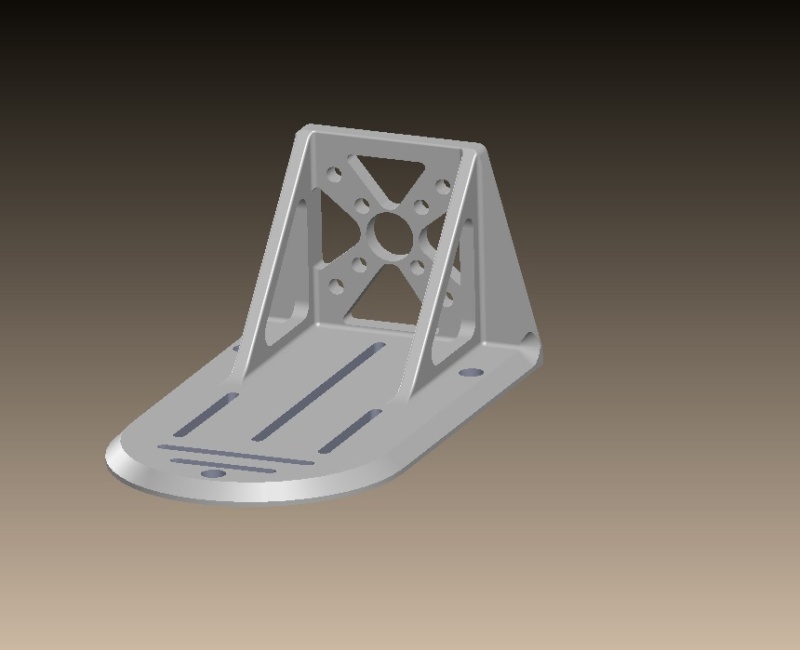

Le support moteur, il y a la réduction de poids, mais aussi l'économie de matière.
En fait, les trous réduisent aussi le temps d'impression.

avatar
Sined

Messages : 722
Date d'inscription : 10/01/2016
Localisation : Isère

http://ulmdenis.free.fr

Revenir en haut Aller en bas

Re: Géobat

Message par ribouldingue64 le Jeu 4 Fév - 8:34

Jolie pièce.

Pour la caisse, ça va aller en surface mais je pense que le volume est trop important.
Plus le volume est petit et plus l'action de vide est rapide. Ma caisse fait deux ou trois centimètres de plus en épaisseur que le diamètre du tuyau.
Je vais essayer de faire des photos
avatar
ribouldingue64
Fondateur
Fondateur

Messages : 1704
Date d'inscription : 20/11/2015
Localisation : Pousseaux,Nievre

Revenir en haut Aller en bas
